1. 目的

詳細(xì)介紹了LX-A型邵氏硬度計(jì)的操作方法，以保證設(shè)備的正確使用。

2. 范圍

適用于LX-A邵氏硬度計(jì)。

3.定義

邵氏硬度計(jì)是一種測(cè)定硫化橡膠、塑料制品硬度的儀器。參照國(guó)家標(biāo)準(zhǔn)GB/T531.1-2008硫化橡膠或熱塑性橡膠壓痕硬度試驗(yàn)方法第1部分:邵氏硬度計(jì)法(邵氏硬度)。

4. 操作方法

4.1橡膠樣品要求

4.1.1 試樣樣品應(yīng)厚度均勻，表面光滑平整，無(wú)缺膠、氣泡、機(jī)械損傷和雜質(zhì)。

4.1.2 試樣的厚度不小于6mm，寬度不小于25mm，長(zhǎng)度不小于50mm，試樣的厚度不小于6mm時(shí)，同樣可以使用樣品薄膜應(yīng)重疊測(cè)量，但不應(yīng)超過(guò)3層，薄膜應(yīng)上下平行。

4.2塑料樣品要求

4.2.1 樣品應(yīng)厚度均勻，表面光滑平整，無(wú)缺膠、氣泡、機(jī)械損傷和雜質(zhì)。

4.2.2 樣品的厚度不小于5mm(允許有兩層樣品，厚度不超過(guò)三層復(fù)合材料要求的厚度，并保證每一層良好的接觸)。

4.2.3 樣品形狀可加工成50 ×。對(duì)于50mm正方形或其他形狀的樣品，應(yīng)保證每個(gè)測(cè)量點(diǎn)與樣品邊緣之間的距離測(cè)量距離不小于12mm，測(cè)點(diǎn)之間的距離不小于6mm。

4.3試驗(yàn)環(huán)境溫度

4.3.1 橡膠試樣的試驗(yàn)環(huán)境溫度應(yīng)在18℃~28℃之間，試樣應(yīng)在試驗(yàn)環(huán)境溫度下保存至少1小時(shí)。

4.3.2 塑料樣品試驗(yàn)的環(huán)境溫度為日常試驗(yàn)的15~35℃;仲裁試驗(yàn)的環(huán)境溫度為20±2℃，試件應(yīng)在試驗(yàn)環(huán)境溫度下保存至少16小時(shí)。

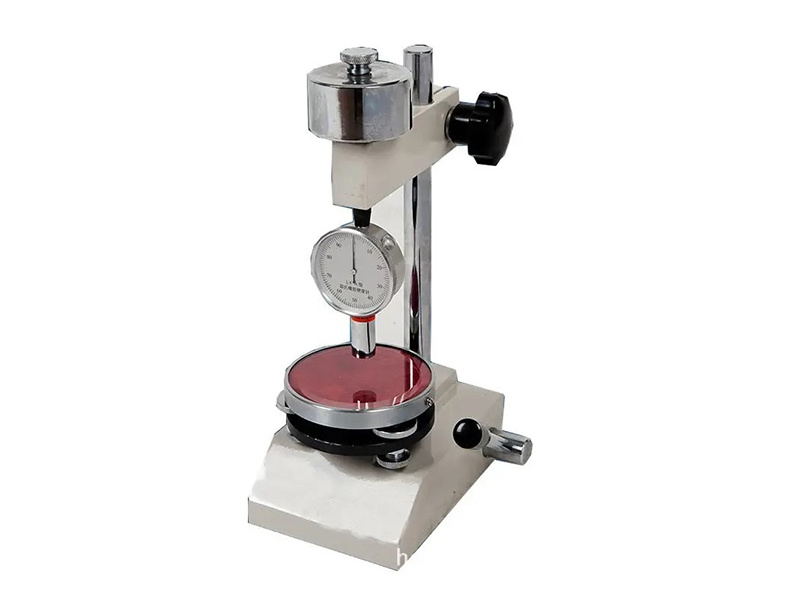

4.4待樣品準(zhǔn)備好后，將樣品平放于玻璃工作臺(tái)上，按下操作手柄，在恒載重量作用下在樣品充分接觸后，應(yīng)在規(guī)定的時(shí)間讀取硬度值。一般熱塑性橡膠的讀值時(shí)間為15S，硫化橡膠或未知橡膠的讀值時(shí)間為15S計(jì)數(shù)時(shí)間為3s。

4.5在距離試樣至少6mm的不同位置測(cè)量硬度值5次，取平均值作為試樣結(jié)果。

5. 預(yù)防措施

5.1使用該機(jī)架進(jìn)行試驗(yàn)時(shí)應(yīng)無(wú)振動(dòng)，硬度計(jì)應(yīng)以3.2 mm/s的速度壓試樣。

5.2試驗(yàn)過(guò)程中樣品的要求和調(diào)整應(yīng)按樣品對(duì)應(yīng)的標(biāo)準(zhǔn)進(jìn)行。

6. 維護(hù)

6.1試驗(yàn)架上的升降軸和工作臺(tái)底部應(yīng)經(jīng)常清洗，并涂少量防銹油，防止生銹。

6.2硬度計(jì)使用完畢后，應(yīng)放入儀器箱內(nèi)或儀表箱內(nèi)，置于干燥處，防止受潮。
