一、操作條件:

1. 準備被測試的拋光工件。

在樣品拋光機上打磨工件，從粗砂到細砂選擇砂紙，然后檢查對象的外觀拋光質量和表面是否有明顯的劃痕

和銹蝕，對有缺陷的部分重新打磨(注意:打磨時注意防止樣品飛出，注意**)。

2. 準備樣品所需的溶液。

3.取下儀器的防塵罩。

4. 確認電源連接正常。

二、操作流程:

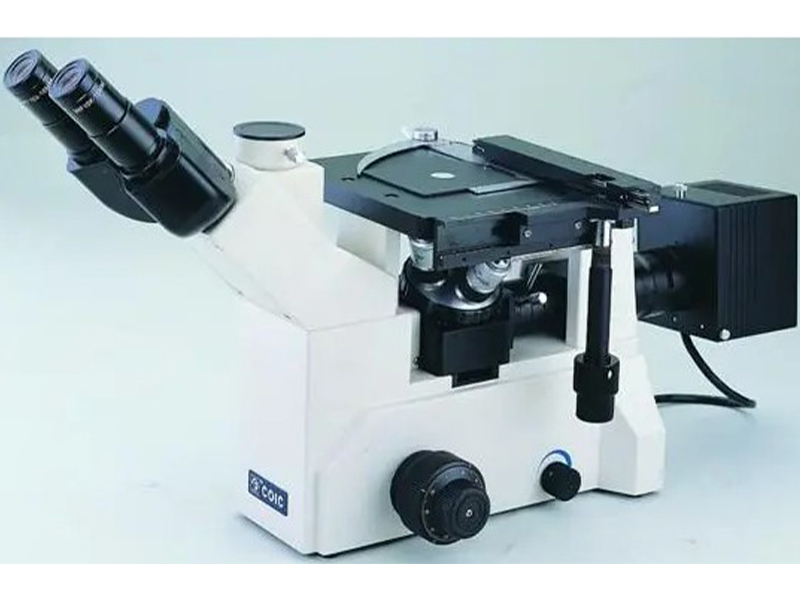

1. 開機:打開電腦電源開關，啟動金屬影像系統，打開燈箱電源開關，開機 打開顯微鏡的照明系統(調節旋鈕使光強由弱到強并達到強度)。

2. 對光:取帶刻度的玻璃片，擦拭干凈，放在舞臺測試孔上方，旋轉轉換器，選擇倍數小的物鏡 轉動手輪，直到你能看到清晰的圖像。調整雙目管距至對偶積分視場，固定限位手輪。把玻璃片拿開，放回去 在的地方。

3.清洗:將所需溶液滴1-2滴于準備好的樣品上，持續4-5秒;用棉球擦拭溶液，或者用吹風機吹 干燥(注意:注意操作環境，不要將溶液灑在皮膚上，注意**)。

4. 圖像調整:將被蝕刻樣品的被測表面向下放置在臺的測試孔的上部。微調手輪在低倍率顯微鏡下調整為清晰圖像結束。根據不同的需要，轉動轉換器，選擇目鏡進行觀察。將相機桿向外移動，將圖像切換到計算機上。

5. 運行金屬圖像分析軟件:選擇當前顯示狀態(當前鏡頭、固定倍率顯示等)，拍照;微調手輪，在電腦上看到它要**圖像，凍結圖像;在圖像處理的狀態下，根據需要對圖像進行處理(圖像標注、圖集比較、圖像存儲等)。

6. 測試結束:退出軟件操作后，關閉各部件電源開關。調節旋鈕使光強由強到弱。關掉顯微鏡和電腦和其他電源開關。

7. 整理工作現場:把測量的物體取下來放回原位。使用顯微鏡后，蓋上防塵罩。清理工作現場。

8. 保養:保持鏡頭表面清潔。用蘸無水乙醇的棉簽仔細擦拭鏡頭表面的污垢。確保儀器的周圍環境 無強振動、腐蝕性氣體、明顯粉塵等。如果儀器長期不一起使用，可以放在盒子里。三、維護

1. 擦拭車身和裝載臺 擦拭前，先拔下主電源插座上的電源插頭，確保儀器電源已斷開。然后用一塊沾有少許中性清潔劑的干凈柔軟的布擦拭機器 車身和裝載臺。確保儀器干燥后再使用。

2. 擦拭光學元件

顯微鏡上的目鏡和物鏡上的透鏡都有涂層。不要在非常干燥或塵土飛揚的環境中擦拭。在擦拭前吹出可見的灰塵走了。然后用棉簽或鏡頭擦拭紙蘸少許鏡頭清潔劑或無水酒精擦拭鏡頭表面，不要使用苯甲酰苯等溶劑(易燃有毒)擦拭鏡頭。

3.擦拭100X油鏡頭(普通)每次使用后，用棉簽或鏡頭擦拭紙蘸少量鏡頭清潔劑或無水酒精擦拭油脂。
